1. Fonctions de base d'une alimentation CC stabilisée

Alimentation CC stabilisée à double ou multi-sorties : par exemple, elle fournit une sortie fixe de 5 V, 2 A ; deux sorties réglables (A et B) de 0 à 24 V et de 0 à 1 A. Les sorties réglables ont généralement deux modes de fonctionnement : stabilisation de tension et stabilisation de courant. Ces deux modes commutent automatiquement en fonction des variations de charge et sont affichés en modes CV et CC par la LED située sur la face avant de l'instrument. Généralement, un voyant vert indique la stabilisation de tension (CV) et un voyant rouge indique la stabilisation de courant (CC).

Certaines alimentations régulées offrent également un fonctionnement en série des canaux A et B, ainsi que des modes de suivi maître-esclave. Si A est le circuit principal et B l'esclave, en mode de suivi, la tension de sortie du circuit esclave varie avec celle du circuit principal, ce qui est plus adapté aux situations nécessitant une alimentation bipolaire symétrique. Connectées en série, A et B peuvent fournir une alimentation CC de 0 à 48 V et 0 à 1 A ; en mode de suivi série, elles peuvent fournir une alimentation CC de 0 à ± 24 V et 0 à 1 A.

2. Précautions d'emploi

1. Réglez d'abord le bouton de réglage grossier en fonction de la tension requise, puis ajustez progressivement le bouton de réglage fin jusqu'à obtenir la bonne coordination. Par exemple, pour une tension de sortie de 12 V, le bouton de réglage grossier doit être réglé sur 15 V, puis le bouton de réglage fin sur 12 V. Le bouton de réglage grossier ne doit pas être réglé sur 10 V. Sinon, la tension de sortie maximale ne peut pas atteindre 12 V.

2. Réglez la tension requise avant de connecter la charge.

3. Pendant l'utilisation, s'il est nécessaire de modifier le mode « réglage grossier », la charge doit d'abord être déconnectée et la tension de sortie doit être ajustée à la valeur requise avant de connecter la charge.

4. Pendant l'utilisation, si la protection est déclenchée par un court-circuit ou une surcharge de la charge, déconnectez-la d'abord, puis appuyez sur le bouton « Restauration ». L'alimentation peut ensuite être redémarrée et la tension rétablie. Après dépannage, reconnectez la charge.

5. Lors de la connexion de sources d'alimentation avec des courants nominaux différents en série, le courant de sortie doit être la valeur nominale de celle ayant la valeur nominale la plus basse.

6. Chaque alimentation possède un connecteur indiquant le courant ou la tension de sortie du circuit dans différents états A/V. Il est généralement placé en mode d'indication de tension.

7. Chaque circuit possède deux bornes de sortie, rouge et noire. La borne rouge représente le « + » et la borne noire le « - ». La borne noire portant le symbole « terre » au centre du panneau indique qu'elle est connectée au châssis et n'a aucune connexion électrique avec les sorties. Elle sert uniquement de fil de sécurité. On suppose souvent que le symbole « terre » représente la masse, et que « + » et « - » représentent les sorties positive et négative utilisées pour alimenter l'amplificateur opérationnel double puissance.

8. Deux tensions peuvent être utilisées en série. L'utilisation en parallèle est absolument interdite. L'alimentation étant un instrument de mesure, il est interdit de court-circuiter la borne de sortie pendant une durée prolongée.

3. Questions et réponses sur la régulation du courant et de la tension

Phénomène 1 : Sortie avec tension mais sans courant, ou avec courant mais sans tension

Quelle que soit la situation décrite ci-dessus, l'alimentation fonctionne normalement. L'opérateur doit vérifier le bon contact de la charge, l'absence de court-circuit ou de circuit ouvert, et la conformité de la charge aux spécifications, etc. Dans les cas extrêmes, si l'alimentation a une sortie de tension (état de tension constante) et que la ligne de charge est déconnectée, le courant de sortie naturel sera nul. De même, si l'alimentation a une sortie de courant constant et que la charge est court-circuitée, la tension de sortie naturelle sera nulle.

Phénomène 2 : Lors du réglage de la tension, il a été constaté que la tension à vide ne pouvait pas être ajustée à la hausse.

Certains opérateurs préfèrent tourner le potentiomètre de réglage du courant vers la gauche jusqu'à ce que la tension à vide de l'alimentation ne puisse plus être ajustée. Cela indique une méconnaissance de la régulation du courant. En effet, même à vide, l'alimentation consomme encore une faible quantité de courant. Si vous réglez la régulation du courant à zéro, vous ne la libérerez même pas, et bien sûr, la tension à vide n'augmentera pas. Par conséquent, il est généralement déconseillé de régler la régulation du courant à zéro (réglez-la d'environ un quart de tour vers la droite pour éviter la situation décrite ci-dessus).

Solution générale : Lors de l'utilisation d'un régulateur de tension, le bouton de réglage du courant doit être tourné à fond dans le sens des aiguilles d'une montre et maintenu enfoncé. Ajustez le bouton de réglage de la tension pour contrôler la valeur de la tension continue de sortie. Lors de l'utilisation d'une source de courant stable, le bouton de réglage de la tension doit être tourné à fond dans le sens des aiguilles d'une montre et maintenu enfoncé. Ajustez le bouton de réglage du courant pour contrôler la valeur du courant continu de sortie.

Phénomène 3 : L'alimentation possède des sorties de tension et de courant, mais si la tension est ajustée davantage, elle ne peut pas être augmentée, ni le courant ajusté.

Cela est dû au fait que l'opérateur ne maîtrise pas parfaitement les concepts de « tension constante » et de « courant constant ». Si le voyant « tension constante » est allumé, cela indique que l'alimentation fonctionne à tension constante (la tension peut être considérée comme l'état actif). À ce moment, le courant de sortie est déterminé par la charge et non ajusté par l'opérateur (le courant peut être considéré comme l'état passif). Si vous tournez le bouton de réglage du courant vers la droite à ce moment, le courant n'augmentera pas. En revanche, si vous tournez le bouton de réglage de la tension vers la droite, la tension de sortie augmentera, et le courant de sortie augmentera également en conséquence. La tension est primaire, le courant est secondaire.

De même, si le voyant « courant constant » est allumé, cela indique que l'alimentation fonctionne en courant constant et que la tension de sortie n'est alors pas ajustée, mais déterminée par la charge. Seul le réglage du bouton de réglage du courant permet de modifier le courant de sortie et la tension de sortie en conséquence. (Ici, le courant est primaire et la tension secondaire.)

En résumé, il est important de clarifier la relation maître-esclave. Le réglage du courant lorsque l'alimentation est à courant constant et celui de la tension lorsqu'elle est à tension constante sont nécessaires pour modifier la tension et le courant sur la charge.

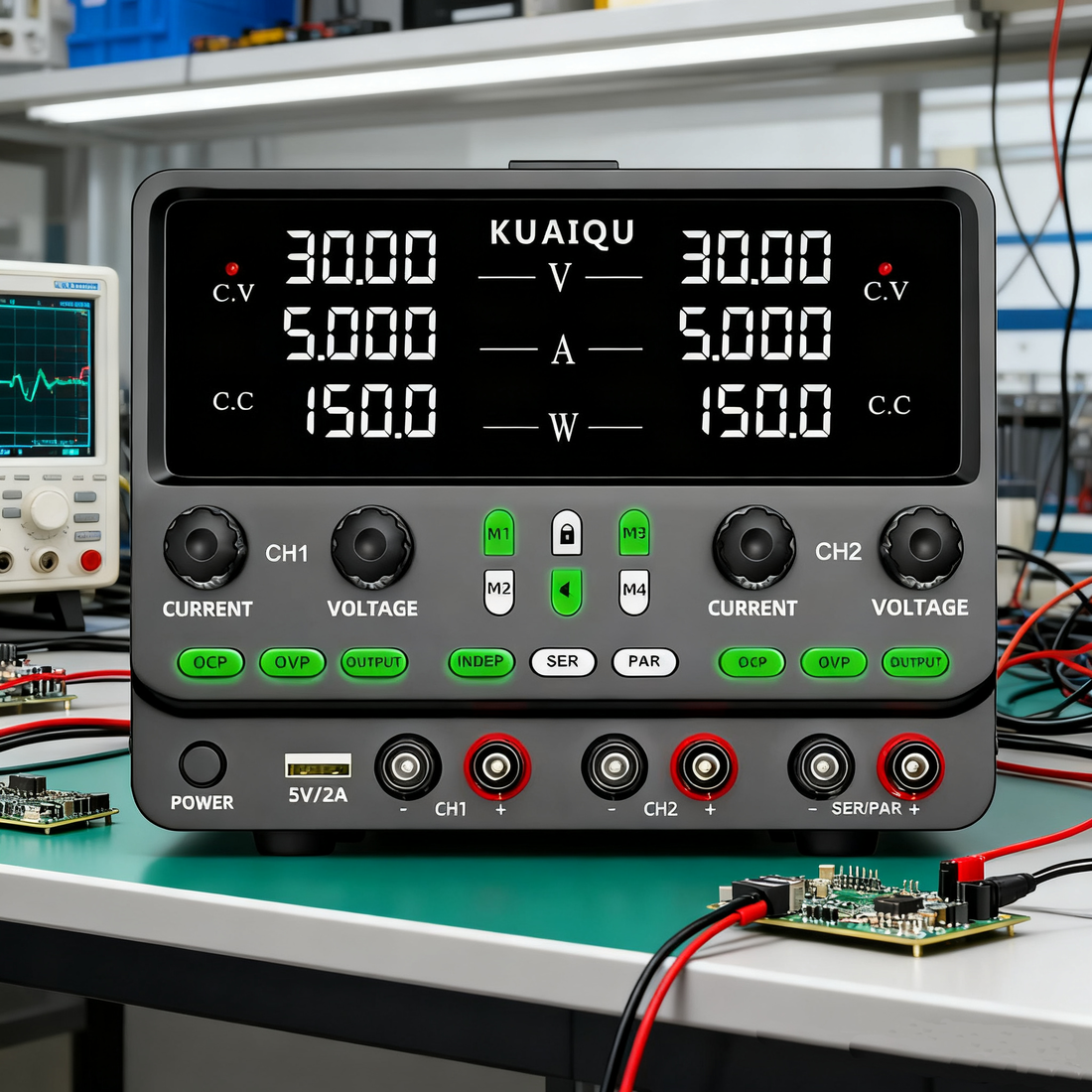

4. Recommandation de produit : alimentation CC stabilisée réglable à double canal 30 V 10 A SPPS3010-2KD

Après une étude approfondie des fonctions de base et des précautions d'emploi des alimentations CC stabilisées à double sortie, nous sommes heureux de vous recommander une alimentation CC stabilisée réglable à double canal hautes performances : le SPPS3010-2KD 30 V 10 A. Ce produit bénéficie non seulement de tous les avantages essentiels de l'alimentation CC stabilisée à double sortie mentionnés précédemment, mais offre également des performances et une stabilité nettement améliorées, ce qui en fait un choix idéal pour les ingénieurs en électronique, les chercheurs et les bricoleurs.

Points forts du produit :

(1) Régulation indépendante à deux canaux : Le SPPS3010-2KD dispose de deux canaux de sortie indépendants, chacun permettant une régulation de tension de 0 à 30 V et de courant de 0 à 10 A, répondant ainsi aux diverses exigences de tension et de courant des différents circuits. Cette conception permet aux utilisateurs d'alimenter simultanément deux circuits de manière précise et stable.

(2) Haute précision et stabilité : Cette alimentation adopte une technologie avancée de régulation de tension pour garantir une précision et une stabilité exceptionnelles de la tension et du courant de sortie. Que ce soit pour des mesures précises ou des expériences nécessitant une alimentation de haute qualité, le SPPS3010-2KD offre une garantie d'alimentation fiable.

(3) Mode de commutation automatique : Similaire à l'alimentation présentée précédemment, le SPPS3010-2KD dispose de deux modes de fonctionnement : stabilité de tension (CV) et stabilité de courant (CC), et peut commuter automatiquement en fonction des variations de charge. Ce mécanisme de commutation intelligent simplifie considérablement le fonctionnement et améliore l'efficacité d'utilisation.

(4) Fonctions de protection multiples : mécanismes de sécurité multiples intégrés tels que la protection contre les surcharges, la protection contre les courts-circuits et la protection contre la surchauffe, empêchant efficacement les dommages à l'équipement causés par des situations inattendues et garantissant la sécurité de fonctionnement de l'utilisateur.

(5) Interface utilisateur conviviale : équipé d'un grand écran LCD, il affiche en temps réel les informations clés telles que la tension de sortie, le courant et le mode de fonctionnement, pour une utilisation intuitive et simple. Le panneau avant est doté de voyants lumineux et de boutons de réglage clairs, facilitant ainsi le réglage et l'ajustement rapides des paramètres.

Scénarios applicables

• Recherche en laboratoire
• Développement de produits
• Maintenance et tests
• Éducation et formation
