Détails du produit

Aperçu

Cette gamme de générateurs de signaux de fonction est composée d'instruments polyvalents conçus pour fournir des formes d'ondes précises et multi-types pour une large gamme de tests et de mesures électroniques. Avec quatre modèles offrant différentes plages de fréquences, ils répondent à des besoins variés, des tests de circuits de base à la R&D avancée, garantissant un signal de sortie stable et des performances fiables pour toutes les applications.

Caractéristiques principales

  • Larges plages de fréquences sélectionnables : quatre modèles couvrent des fréquences de 0,1 Hz à 15 MHz, permettant aux utilisateurs de choisir la plage exacte correspondant à leurs exigences de test.

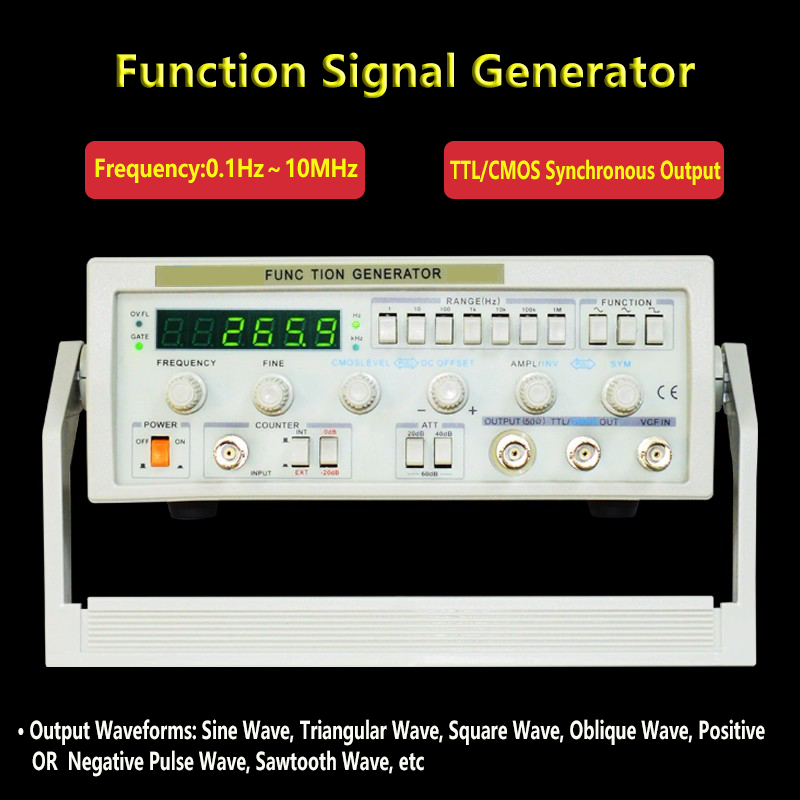

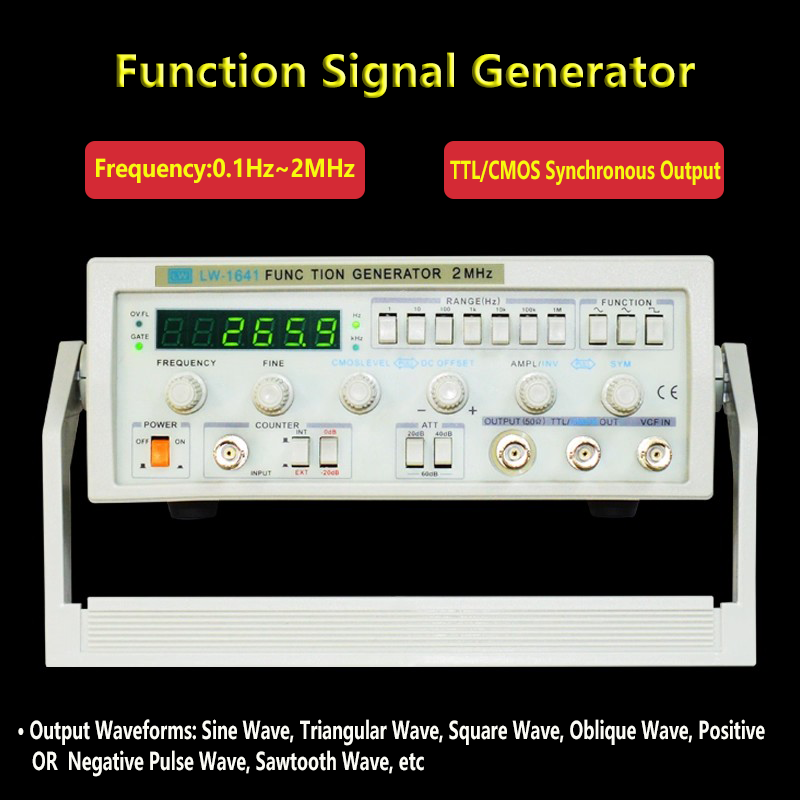

  • Sortie de forme d'onde diversifiée : génère plusieurs formes d'onde, notamment une onde sinusoïdale, une onde triangulaire, une onde carrée, une onde de rampe, une onde d'impulsion positive/négative et une onde en dents de scie, répondant à divers besoins de simulation de signaux.
  • Sortie TTL/CMOS synchronisée : prend en charge la sortie synchrone TTL/CMOS, permettant la coordination avec d'autres appareils numériques pour les configurations de test intégrées.
  • Faible distorsion et réponse en fréquence stable : la distorsion de l'onde sinusoïdale est inférieure à 1 % (10 Hz ~ 100 KHz) et la réponse en fréquence reste comprise entre ± 0,5 dB (0,1 Hz ~ 100 KHz), garantissant une précision élevée du signal.
  • Compteur de fréquence intégré : dispose d'un compteur de fréquence avec une plage de test de 1 Hz à 30 MHz, une sensibilité élevée (100 mVrms) et une précision (moins de 0,003 % ± 1 chiffre) pour une surveillance de fréquence en temps réel.
  • Paramètres de signal réglables : offre une tension CC réglable (0~±10 V en continu), une symétrie d'onde carrée (90:10 à 10:90) et des temps de montée d'onde carrée rapides (aussi bas que <35 ns pour les modèles haute fréquence) pour des tests flexibles.
  • Entrée d'oscillation contrôlée en tension (VCO) : prend en charge l'entrée VCO (-5 V~0 V ± 10 %) avec un rapport de contrôle de tension maximal de 1 000 : 1, permettant un contrôle externe de la fréquence du signal.

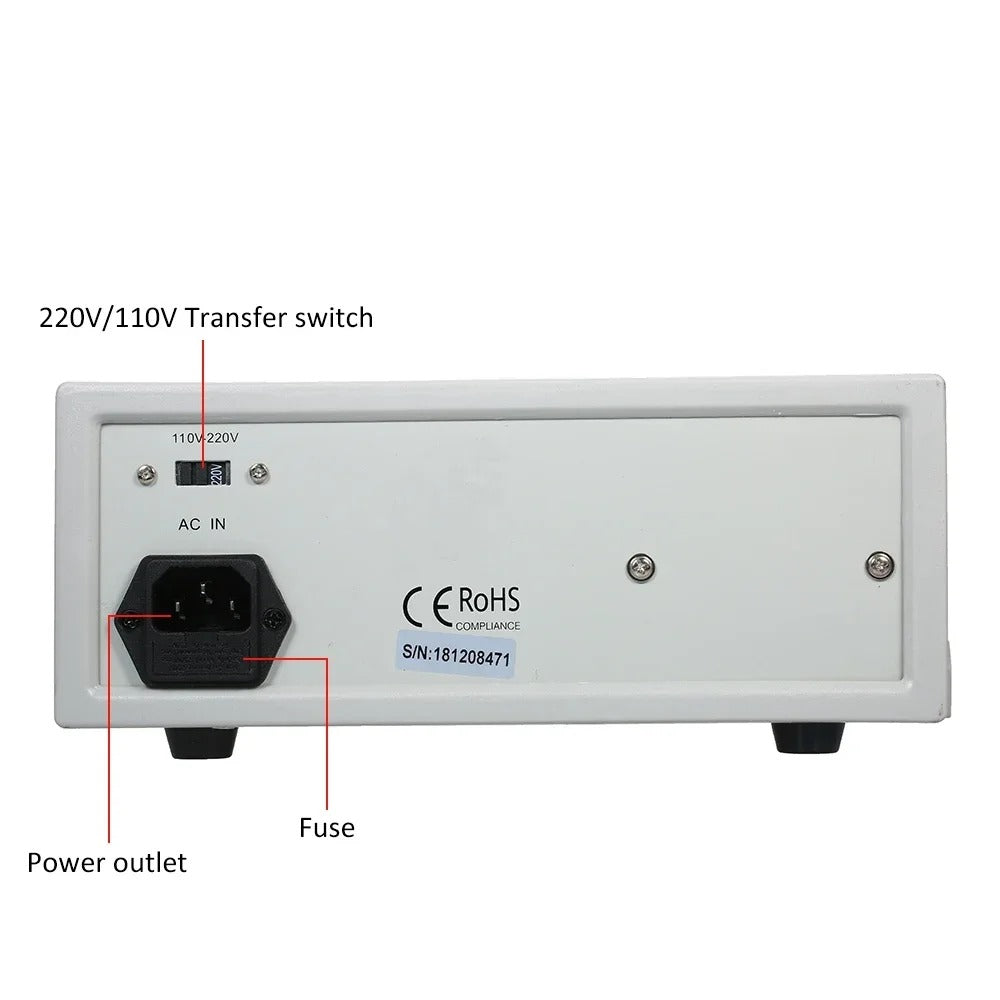

  • Compatibilité d'alimentation universelle : fonctionne avec les alimentations 220 V/110 V ±10 % (50 Hz/60 Hz), adapté à une utilisation dans différentes régions du monde.

Spécifications techniques

Paramètre spécifique
LW - 1641
LW - 1642
LW - 1643
LW - 1645
Gamme de fréquences
0,1 Hz ~ 2 MHz
0,1 Hz ~ 5 MHz
0,1 Hz ~ 10 MHz
0,1 Hz ~ 15 MHz
Impédance de sortie
50Ω ± 10%
50Ω ± 10%
50Ω ± 10%
50Ω ± 10%
Amplitude (sans charge)
≥ 20 Vp - p
≥ 20 Vp - p
≥ 20 Vp - p
≥ 20 Vp - p
Réglage de la tension continue
0 ± 10 V (continu)
0 ± 10 V (continu)
0 ± 10 V (continu)
0 ± 10 V (continu)
Plage de symétrie
90:10 - 10:90
90:10 - 10:90
90:10 - 10:90
90:10 - 10:90
Temps de montée de l'onde carrée
<100ns
<50ns
<35ns
<35ns
（Caractéristiques de l'onde sinusoïdale）Distorsion
<1% (10 Hz - 100 kHz)
<1% (10 Hz - 100 kHz)
<1% (10 Hz - 100 kHz)
<1% (10 Hz - 100 kHz)
（Caractéristiques de l'onde sinusoïdale）Réponse en fréquence
0,1 Hz - 100 kHz : ≤ ± 0,5 dB ; 100 kHz - 2 MHz : ≤ ± 1 dB
0,1 Hz - 100 kHz : ≤ ± 0,5 dB ; 100 kHz - 5 MHz : ≤ ± 1 dB
-
-
（Sortie TTL/CMOS）Niveau
TTL : faible ≤ 0,4 V, élevé ≥ 3,5 V ; CMOS : faible ≤ 0,5 V, élevé 5 V - 14 V (réglable)
TTL : faible ≤ 0,4 V, élevé ≥ 3,5 V ; CMOS : faible ≤ 0,5 V, élevé 5 V - 14 V (réglable)
TTL : faible ≤ 0,4 V, élevé ≥ 3,5 V ; CMOS : faible ≤ 0,5 V, élevé 5 V - 14 V (réglable)
TTL : faible ≤ 0,4 V, élevé ≥ 3,5 V ; CMOS : faible ≤ 0,5 V, élevé 5 V - 14 V (réglable)
(Sortie TTL/CMOS) Temps de montée
<100ns
<100ns
<100ns
<100ns
（Entrée VCF）Tension d'entrée
- 5 V - 0 V ± 10 %
- 5 V - 0 V ± 10 %
- 5 V - 0 V ± 10 %
- 5 V - 0 V ± 10 %
（Entrée VCF）Rapport de contrôle de tension maximal
1000:1
1000:1
1000:1
1000:1
（Entrée VCF）Signal de sortie
CC - 1 kHz
CC - 1 kHz
CC - 1 kHz
CC - 1 kHz
(Fréquencemètre) Plage de test
1 Hz - 20 MHz
1 Hz - 20 MHz
1 Hz - 20 MHz
1 Hz - 20 MHz
（Fréquencemètre）Impédance d'entrée
≥ 1 MΩ/20 pF
≥ 1 MΩ/20 pF
≥ 1 MΩ/20 pF
≥ 1 MΩ/20 pF
（Fréquencemètre）Sensibilité
≤ 100 mVrms
≤ 100 mVrms
≤ 100 mVrms
≤ 100 mVrms
（Fréquencemètre）Entrée maximale
150 V (CA + CC, avec atténuateur)
150 V (CA + CC, avec atténuateur)
150 V (CA + CC, avec atténuateur)
150 V (CA + CC, avec atténuateur)
（Fréquencemètre）Atténuation d'entrée
20 dB
20 dB
20 dB
20 dB
（Fréquencemètre）Erreur de mesure
≤ 0,003 % ± 1 chiffre
≤ 0,003 % ± 1 chiffre
≤ 0,003 % ± 1 chiffre
≤ 0,003 % ± 1 chiffre
Alimentation électrique
220 V/110 V ± 10 %, 50 Hz/60 Hz
220 V/110 V ± 10 %, 50 Hz/60 Hz
220 V/110 V ± 10 %, 50 Hz/60 Hz
220 V/110 V ± 10 %, 50 Hz/60 Hz

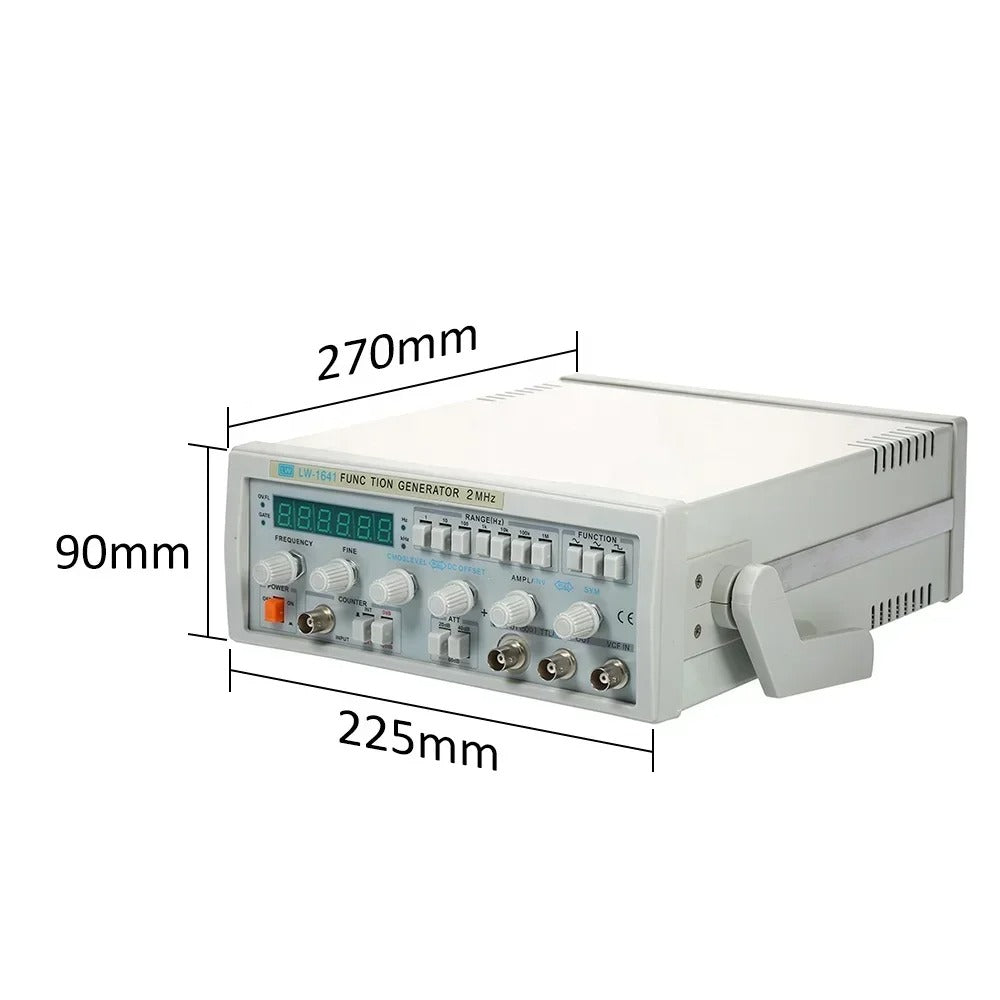

Dimensions (L × H × P)
270 × 125 × 90 mm
270 × 125 × 90 mm
270 × 125 × 90 mm
270 × 125 × 90 mm
Poids
4 kg
4 kg
4 kg
4 kg

Scénarios d'application

  1. Laboratoires de R&D en électronique : utilisés pour simuler divers signaux pour tester et optimiser les conceptions de circuits, tels que les circuits analogiques, les modules numériques et les interfaces de capteurs.
  1. Établissements d'enseignement : Enseigne aux étudiants les caractéristiques des formes d'onde, les principes de fréquence et le traitement du signal dans les cours d'électronique, de physique et d'ingénierie.
  1. Test d'équipement audio : génère des ondes sinusoïdales et des ondes d'impulsion pour tester la réponse en fréquence et la distorsion des appareils audio (par exemple, amplificateurs, haut-parleurs et microphones).
  1. Fabrication industrielle : valide les performances des composants électroniques (par exemple, condensateurs, inducteurs et circuits intégrés) pendant la production de masse pour garantir la cohérence de la qualité.
  1. Ateliers de réparation et d'entretien : Fournit des signaux de test pour dépanner les équipements électroniques défectueux (par exemple, les oscilloscopes, les alimentations et les appareils de communication) en identifiant la perte ou la distorsion du signal.
  1. Test des appareils de communication : simule des signaux de fréquence basse à moyenne pour tester la synchronisation et la réception du signal des modules de communication à courte portée (par exemple, Bluetooth, RFID et ZigBee).
Choisissez la plage de fréquences adaptée à vos besoins : procurez-vous dès aujourd'hui cette série de générateurs de signaux de fonction pour améliorer la précision et l'efficacité de vos tâches de test !
