Générateur de signaux de fonction DDS 10 MHz 20 MHz Synthèse numérique directe Stabilité de fréquence Précision de 32 types de formes d'ondes arbitraires

Générateur de signaux de fonction DDS 10 MHz 20 MHz Synthèse numérique directe Stabilité de fréquence Précision de 32 types de formes d'ondes arbitraires

$175.00; $175.00
Prix unitaire: par

S'il vous plaît, dépêchez-vous ! 10 laissé en stock

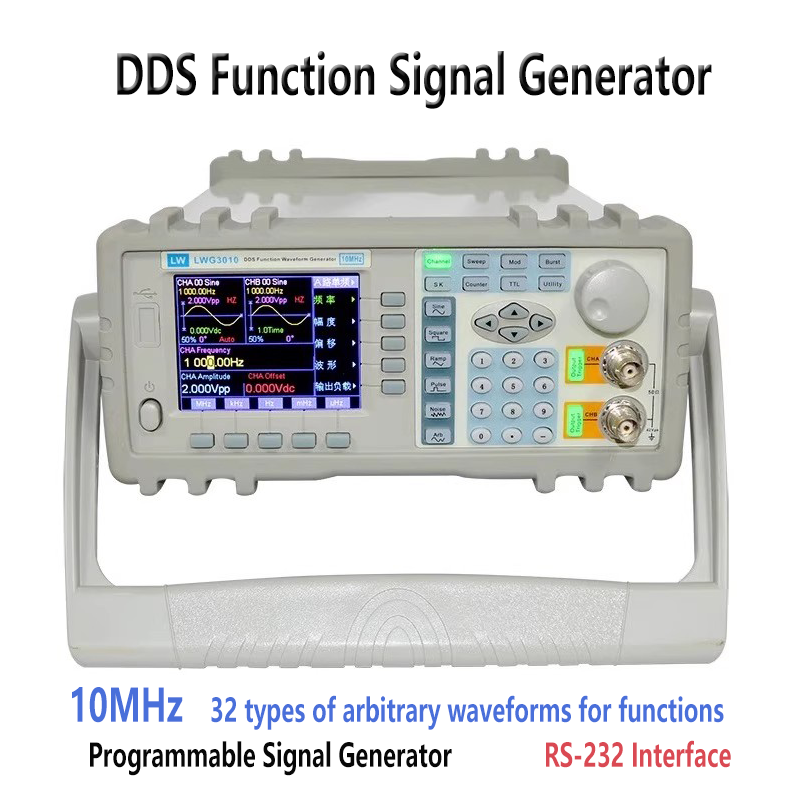

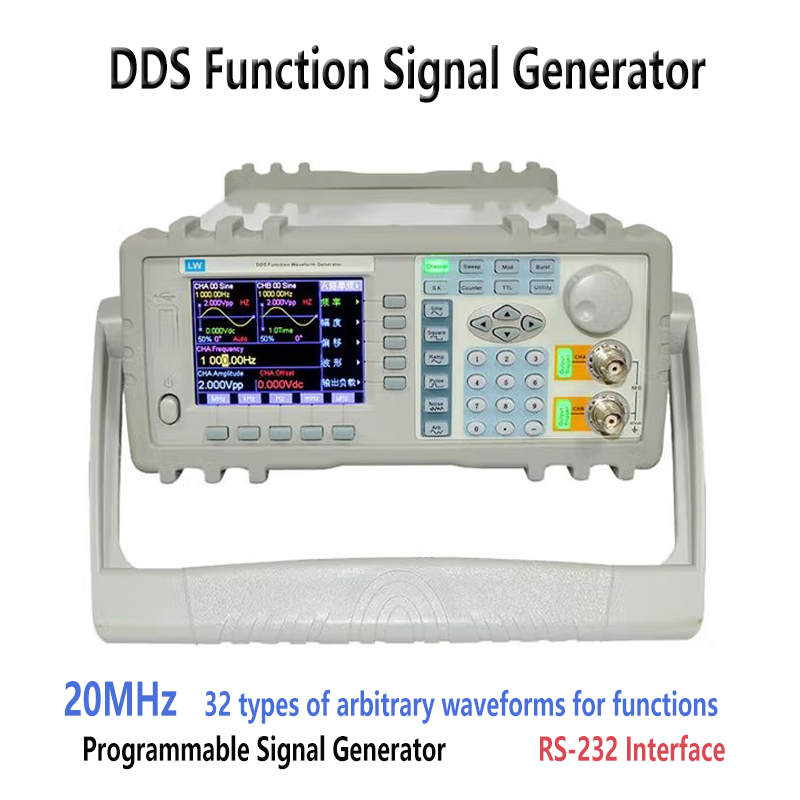

Modèle: 10 MHz 10 MHz 20 MHz

Variantes de produits

Quantité:

Total: $175.00

10 les clients regardent ce produit

Storewide Discounts

Spend $100+ for 10% OFF | $300+ for 15% OFF | $400+ for 20% OFF. Discounts will be automatically deducted at checkout.

Livraison gratuite

We offer free express shipping on all orders.

You'll receive your order an estimated 7-15 working days after shipment.

Retours gratuits

30-Day return and refund guarantee refer to our refund policy.

Générateur de signaux de fonction DDS 10 MHz 20 MHz Synthèse numérique directe Stabilité de fréquence Précision de 32 types de formes d'ondes arbitraires

$175.00

Choisissez les options

Quantité:

Générateur de signaux de fonction DDS 10 MHz 20 MHz Synthèse numérique directe Stabilité de fréquence Précision de 32 types de formes d'ondes arbitraires

$175.00

Modèle: 10 MHz 10 MHz 20 MHz

Variantes de produits

Détails du produit
Garantie
Garantie de prix

Détails du produit

Aperçu

Ce générateur de signaux de fonction DDS est un instrument hautes performances conçu pour générer une variété de formes d'ondes précises. Disposant de deux modèles offrant différentes capacités de fréquence, il répond aux divers besoins de génération de signaux des tests électroniques, de la R&D et de l'enseignement, garantissant un signal de sortie stable et précis.

Caractéristiques principales

Technologie de synthèse numérique : Utilise une technologie de synthèse numérique avancée pour obtenir des indicateurs haute performance, permettant des mesures rapides. L'appareil peut être équipé d'un amplificateur de puissance, d'une puissance de sortie pouvant atteindre 7 W.

Sortie de formes d'onde multiples : capable de générer 32 types de formes d'onde, y compris des ondes sinusoïdales et des ondes carrées, répondant à diverses exigences de simulation de signal.

Interfaces pratiques : Interfaces BNC de sortie TTL/B TTL et BNC d'entrée de modulation/mesure externe pour une utilisation plus pratique. Interface RS232. Une prise d'alimentation protégée par fusible protège efficacement l'instrument.

Précision haute fréquence : Offre une précision haute fréquence, avec un modèle ayant une précision de ±(5×1/100000 + 40MHz) et l'autre ±(5/1000000), assurant une génération de fréquence précise.

Faible distorsion : la distorsion de l'onde sinusoïdale est ≤ 1 % (20 Hz - 200 KHz), garantissant l'intégrité du signal.

Paramètres réglables : fournit une amplitude de forme d'onde réglable, un décalage et d'autres paramètres pour s'adapter à différents scénarios de test.

Spécifications techniques

Paramètre	Modèle 1 (10 MHz)	Modèle 2 (20 MHz)
Fréquence	10 MHz	20 MHz
Formes d'onde de sortie	32 types (onde sinusoïdale, onde carrée, etc.)	32 types (onde sinusoïdale, onde carrée, etc.)
Impédance de sortie	50Ω, haute impédance	50Ω, haute impédance
Amplitude (haute impédance)	CHA : 2 mVpp - 20 Vpp ; CHB : 50 mVpp - 20 Vpp	CHA : 1 mVpp - 6 Vpp ; CHB : 1 mVpp - 6 Vpp
Gamme de fréquences (onde sinusoïdale)	40 Hz - 10 MHz	40 Hz - 20 MHz
Plage de fréquences (autres formes d'onde)	40 Hz - 1 MHz	10 Hz - 1 MHz
Précision de fréquence	±(5×1/100000 + 40MHz)	±(5×1/100000 + 40MHz)
Distorsion (onde sinusoïdale)	≤ 1 % (20 Hz - 200 kHz)	≤ 1 % (20 Hz - 200 kHz)
Résolution d'amplitude de forme d'onde	8 bits	8 bits
Caractéristiques de modulation	FM	FM
Caractéristiques de saisie	DEMANDE/FSK/PSK	DEMANDE/FSK/PSK
Temps de montée/descente de l'onde carrée	≤ 20 ns	≤ 20 ns
Niveau de fréquence	Niveau bas < 0,3 V ; Niveau élevé > 4 V	Niveau bas < 0,3 V ; Niveau élevé > 4 V
Plage de décalage	±10 V (haute impédance, atténuation de 0 dB)	±10 V (haute impédance, atténuation de 0 dB)
Résolution de décalage	20 Vcc	20 Vcc
Précision du décalage	±(1% + 20mVcc)	±(1% + 20mVcc)
Nombre de signaux porteurs	Canaux A/B : 1 à 6 500 cycles	Canaux A/B : 1 à 6 500 cycles
Alimentation électrique	CA 110 V ± 10 %/220 V ± 10 %, 50 Hz ± 5 %	CA 110 V ± 10 %/220 V ± 10 %, 50 Hz ± 5 %
Consommation d'énergie	< 45 W	< 45 W
Dimensions (L × H × P)	415 × 295 × 195 mm	415 × 295 × 195 mm
Poids	3,5 kg	3,5 kg

Scénarios d'application

Ingénierie électronique : Utilisé pour tester et développer des circuits électroniques, tels que des circuits analogiques, des modules numériques et des circuits de communication.

Expériences électroniques : Idéal pour mener des expériences électroniques en laboratoire afin d'étudier les caractéristiques des formes d'onde et le traitement du signal.

Enseignement collégial et universitaire : Aide à enseigner aux étudiants la génération de signaux, les principes de fréquence et les mesures électroniques dans les cours liés à l'électronique.

Test d'équipement audio : génère des signaux audiofréquence pour tester la réponse en fréquence et la distorsion des appareils audio tels que les amplificateurs et les haut-parleurs.

Fabrication industrielle : Assure la qualité des composants et appareils électroniques en les testant avec différents signaux pendant la production.

Laboratoires de recherche : Contribuent à la recherche de nouvelles technologies et de nouveaux produits électroniques en fournissant des sources de signaux précises.

Procurez-vous dès maintenant ce générateur de signaux de fonction DDS pour tous vos besoins de génération de signaux précis !
