Oscilloscope USB Hantek 6022BL pour PC, stockage numérique, bande passante 20 MHz, 16 canaux, analyseur logique, fréquence d'échantillonnage 48 MSa/s

Oscilloscope USB Hantek 6022BL pour PC, stockage numérique, bande passante 20 MHz, 16 canaux, analyseur logique, fréquence d'échantillonnage 48 MSa/s

$99.99; ~~$129.99~~; $99.99
Prix unitaire: par

S'il vous plaît, dépêchez-vous ! 10 laissé en stock

Quantité:

Total: $99.99

10 les clients regardent ce produit

Réductions en magasin

Spend $200+ for 5% OFF | $400+ for 8% OFF | $800+ for 10% OFF. Discounts will be automatically deducted at checkout.

Garantie de prix

We offer a 30-day price guarantee: if the price of your purchased item drops within 30 days, we will refund the price difference.

Retours gratuits

30-Day return and refund guarantee refer to our refund policy.

Oscilloscope USB Hantek 6022BL pour PC, stockage numérique, bande passante 20 MHz, 16 canaux, analyseur logique, fréquence d'échantillonnage 48 MSa/s

~~$129.99~~ $99.99

Quantité:

Oscilloscope USB Hantek 6022BL pour PC, stockage numérique, bande passante 20 MHz, 16 canaux, analyseur logique, fréquence d'échantillonnage 48 MSa/s

~~$129.99~~ $99.99

Détails du produit
Garantie
Garantie de prix

Détails du produit

Télécharger le manuel en français (PDF)

Cliquez sur le lien ci-dessus pour obtenir le guide d'utilisateur complet de ce produit.

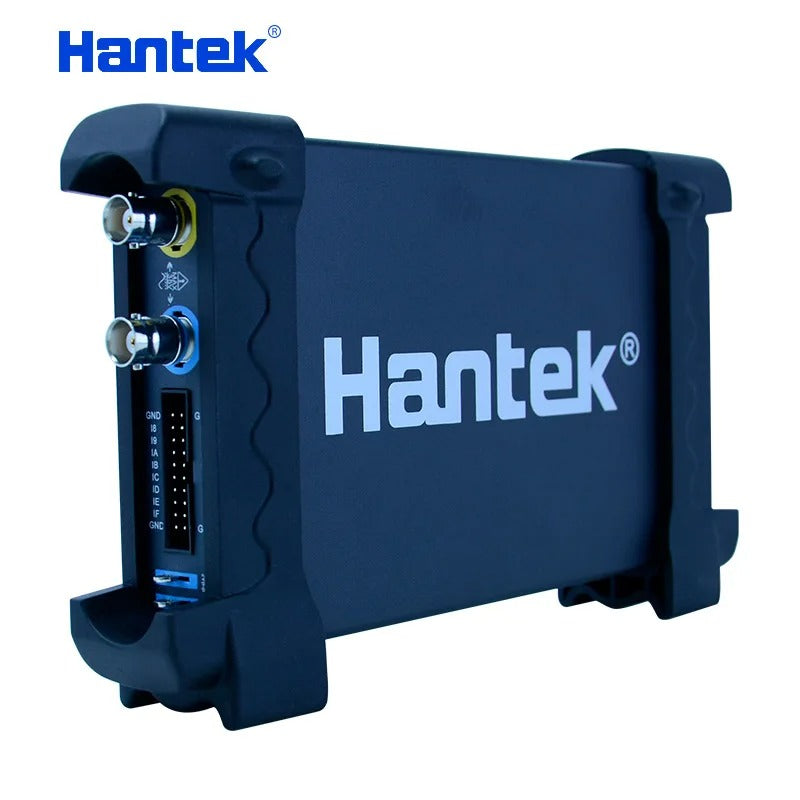

Hantek6022BL Oscilloscope USB et analyseur logique : précision 2-en-1 pour les tests en déplacement

Vous en avez assez de transporter des oscilloscopes et des analyseurs logiques séparés pour vos tests ? Le Hantek6022BL combine un oscilloscope 2 canaux + un analyseur logique 16 canaux—idéal pour les systèmes embarqués, les circuits numériques et la maintenance sur le terrain !

Conception du produit

Le boîtier en aluminium anodisé (identique à celui de l'iPad) allie style et durabilité : il augmente la dureté de la surface, résiste à l'usure et assure une bonne dissipation de la chaleur. Sa taille compacte (200 × 100 × 35 mm) et son poids léger (0,3 kg) lui permettent de se glisser facilement dans les sacoches d'ordinateur portable, ce qui est parfait pour les travaux sur site ou les voyages d'affaires.

Spécifications clés

Paramètre	Détail
Modèle	Hantek6022BL
Fonctionnalités de l'oscilloscope
Canaux	2 canaux numériques
Bande passante	20 MHz
Taux d'échantillonnage max.	48 MSa/s
Profondeur de mémoire	1 M
Temps de montée	17,5 ns
Plage de base de temps	1 ns/div - 5000 s/div (pas 1-2-5)
Impédance d'entrée	1MΩ 25pF
Sensibilité d'entrée	20 mV/div ~ 5 V/div
Précision DC	±3%
Source de déclenchement	CH1, CH2
Fonctions mathématiques	+, -, ×, ÷, FFT, Inverser
Fonctionnalités de l'analyseur logique
Canaux	16 canaux
Bande passante	10 MHz
Impédance maximale	1 MΩ (C=7.5pF)
Tension d'entrée maximale	0 V ~ 5,5 V
Entrée compatible	TTL, LVTTL, CMOS
Profondeur de mémoire	1 M/canal
Fonctionnalités générales
Alimentation	Port USB (aucune alimentation externe nécessaire)
Systèmes d'exploitation compatibles	Windows 7, 8, 10

Fonctions principales

Test 2-en-1 : Oscilloscope 2 canaux pour l'analyse des signaux analogiques + analyseur logique 16 canaux pour les circuits numériques — un seul outil couvre les tests de signaux mixtes.

Commodité alimentée par USB : Plug-and-play via USB, fonctionne avec les ordinateurs portables ; pas d'adaptateur encombrant, idéal pour les tests sur le terrain ou à distance.

Outils de mesure riches : 20 fonctions de mesure automatique (Vpp, fréquence, temps de montée, etc.) + mesure par curseur transversal/horizontal/vertical pour des données précises.

Sauvegarde flexible des données : Exportez les formes d'onde sous forme de texte, JPG/BMP, ou de fichiers MS Excel/Word — facile pour documenter et partager les résultats.

Scénarios d'application

Test de systèmes embarqués : Analysez simultanément les signaux analogiques (par exemple, les sorties de capteurs) et la logique numérique (par exemple, la communication MCU).

Débogage de circuits numériques : Utilisez 16 canaux logiques pour tester les circuits TTL/LVTTL/CMOS, parfait pour les projets Arduino/Raspberry Pi.

Maintenance sur le terrain : Dépannage des lignes de production ou réparation d'équipements électroniques sur site — conception portable adaptée aux espaces restreints.

Éducation et loisirs : Apprenez l'analyse de signaux mixtes ; convient aux étudiants ou aux amateurs de bricolage testant des circuits hybrides analogiques-numériques.

Pourquoi choisir le Hantek6022BL ?

Efficacité tout-en-un : Combine un oscilloscope et un analyseur logique, économisant ainsi les coûts et les tracas de transport.

Portable et pratique : Alimenté par USB, compact et léger — libéré des contraintes de l'établi.

Performances fiables : La bande passante de l'oscilloscope de 20 MHz + la bande passante de l'analyseur logique de 10 MHz couvrent la plupart des besoins de test de niveau intermédiaire.

Prêt à simplifier vos tests de signaux mixtes ? Cliquez sur « Ajouter au panier » — la fonctionnalité 2-en-1 et la portabilité du Hantek6022BL en font un outil indispensable pour les ingénieurs, techniciens et amateurs. Procurez-vous le vôtre dès aujourd'hui !
